Vector Controls Innovative Controls and Sensors

SRD2-220.103

Wandmontierter programmierbarer Regler und Fühler für Innenräume (X2 OS) mit Temperatur- und Feuchtigkeitssensor und optionalem CO2-, VOC-Luftqualitäts- und Staubpartikelsensor, Farbdisplay und PIR-Sensor. 2 Regelkreise, 1 passiver Eingang, 1 Relais (SPDT) und 3 VDC-Ausgängen. Dieses Produkt wurde durch SRD2-411.103 ersetzt.

Der SRD2 ist ein programmierbarer Regler und Fühler mit Kommunikationsmöglichkeiten. Jeder Regelkreis kann 2 PI-Sequenzen und 2 Binärstufen verwenden. Der SRD2 verfügt über eine integrierte isolierte RS485-Kommunikationsschnittstelle, die eine Peer-to-Peer-Kommunikation mit einem Bedienterminal wie OPT1-(2TH)-VC ermöglicht. Ein optionales eingebautes Farbdisplay und Touch-Tasten bieten eine perfekte und flexible Möglichkeit zur Interaktion mit dem Benutzer.

Die Kommunikation unterstützt BACnet oder Modbus. Es ist auch eine Wi-Fi-Kommunikationsoption verfügbar, die Modbus TCP und BACnet/IP unterstützt. Ein integrierter Webserver bietet eine Webschnittstelle für den Zugriff auf den Regler, um die Verbindungseinstellungen zu ändern und den Regler zu bedienen.

Komplette Parametersätze können mit Hilfe des Zubehörs AEC-PM2 kopiert oder mit einem PC und dem Programm EasySet über einen RS485-USB-Konverter oder über Wi-Fi ausgetauscht werden.

Der SRD2 verwendet das universelle und flexible X2-Betriebssystem von Vector Controls und ist wie im Handbuch beschrieben vorkonfiguriert.

Anwendungen

Lüftungsregelung
Temperaturregelung
Luftbefeuchter und Luftentfeuchter
CO2-Luftqualitätsüberwachung
VOC-Luftqualitätsüberwachung
Kontrolle der Luftqualität auf Staubpartikel
Bewegungserkennung

Typenübersicht (Siehe unter Bestellung für Details)

SRD2-OPIR mit Display und Infrarotsensor	SRD2 ohne Display und IR Sensor

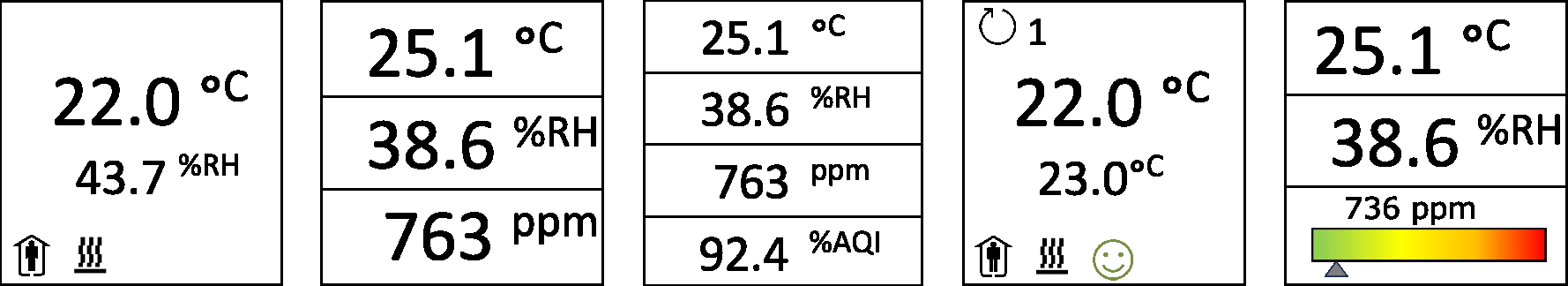

Display

Hier sind einige Darstellungsvarianten. (Nicht komplett)

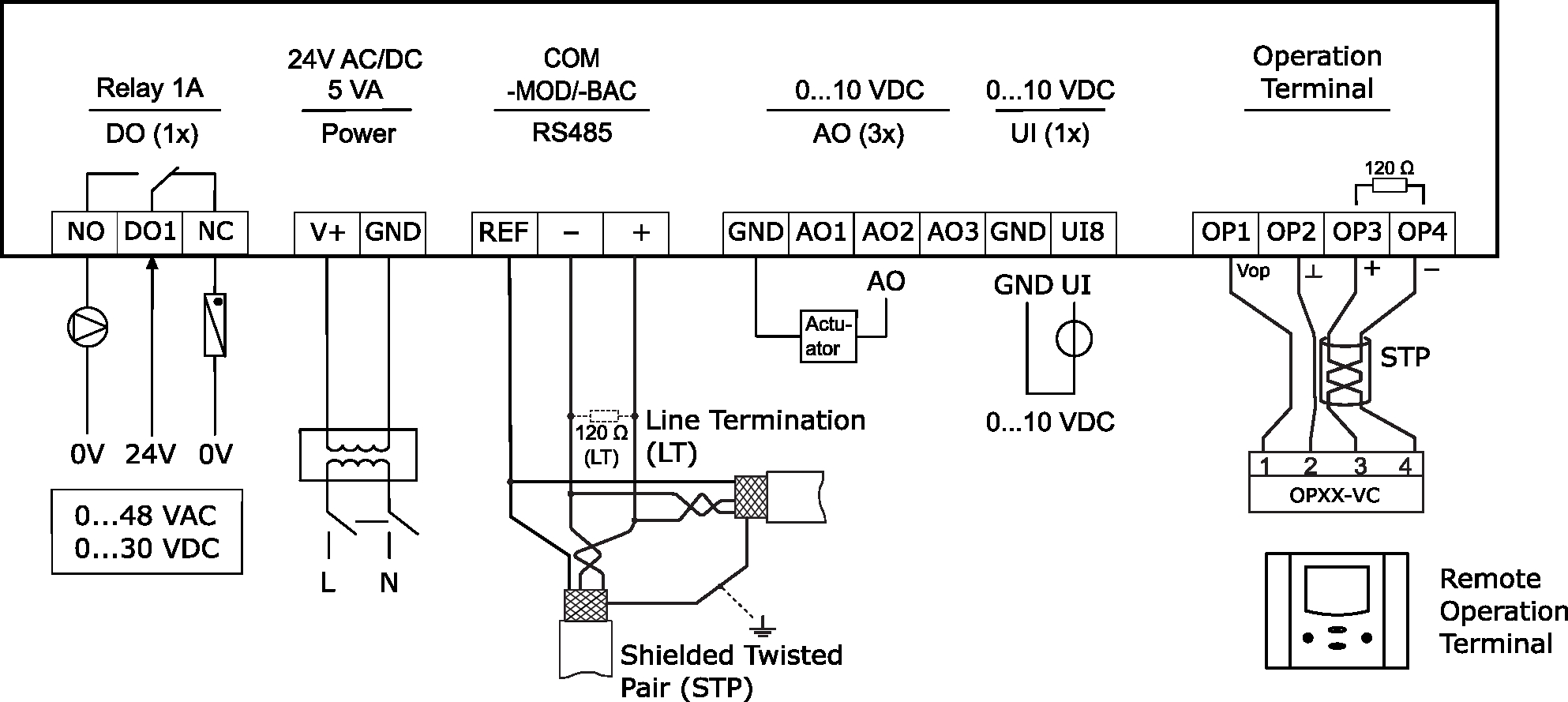

Anschlussschema

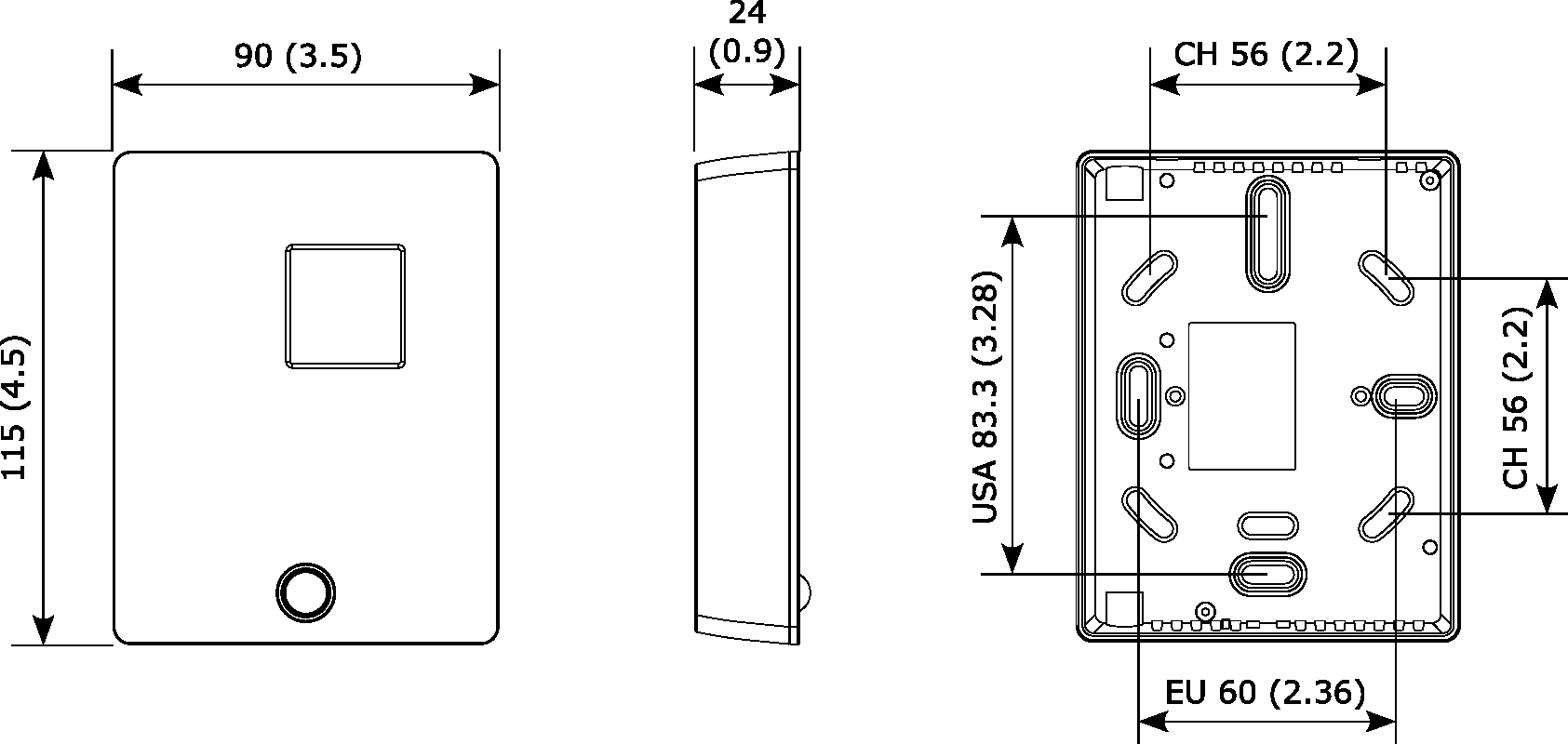

Dimensionen, mm (inch)

Eigenschaften

Zwei universell konfigurierbare Regelkreise:
- Funktionen für Entfeuchtung, Sollwertverschiebung und Kaskadenregelung
- Mehrere Zusatzfunktionen: automatische Umschaltung zwischen Heizen und Kühlen, automatische Freigabe, Sollwertkompensation
- Freies Heizen und Kühlen mit Enthalpie- oder temperaturabhängiger Economizer-Funktion
- Differential-, Mittelwert-, Min- und Max-Funktionen, Enthalpie- und Taupunktberechnungen
- Messfühlerfunktion für Sensoren und Sollwerte
Misst:
- Temperatur
- Feuchtigkeit
- CO2
- VOC Luftqualität
- Staubpartikel (PM1.0, PM2.5, PM10)
Ein Passiv-Infrarot-Sensor, der zur Bewegungserkennung (besetzt/unbesetzt) verwendet werden kann
Farbdisplay mit Hintergrundbeleuchtung und Berührungstasten (Typ -OP)
Eingebauter Feuchtigkeits- und Temperatursensor (Typ -TH), CO2-Sensor (Typ -C), VOC-Sensor (Typ -Q),
Staubpartikelsensor (Typ -D)
3 analoge Spannungsausgänge (VDC) und ein Relais mit einem Öffner und einem Schließer (SPDT)
8 frei zuweisbare Alarmzustände, wählbarer Zustand der Ausgänge und Töne bei Alarmzustand
Serieller Modbus RTU/ASCII oder BACnet MS/TP über isolierte RS485
Modbus TCP oder BACnet/IP über Wi-Fi
Webserver für SRD2-Bedienung vom Computer / Mobilgerät oder über "EasyX2" Desktop/Mobile App
Passwortgeschützte, programmierbare Benutzer- und Steuerungsparameter
EasySet-Zugang über TCP/IP zur Konfiguration (Wi-Fi-Schnittstelle erforderlich)

Bestellung

Produktname

Produkt Nr.

Funktionen

SRD2-TH-220.103

40-300255

		2 Regelkreise
		3 Universaleingänge
		2 Digitalausgänge
		2 Analogausgänge

TH	=	Temperatur- und Feuchtikeitssensor
C	=	CO2-Sensor
Q	=	VOC Luftqualitätssensor
D	=	Staubpartikel-Sensor
OP	=	Mit eingebautem Farbdisolay und Berührungstasten
IR	=	IR-Sensor (PIR) zur Bewegungserkennung
MOD	=	Kommunikation mit Modbus RTU oder ASCII
BAC	=	Kommunikation mit BACnet MS/TP
WIM	=	Kommunikation mit Modbus TCP über Wi-Fi
WIB	=	Kommunikation mit BACnet/IP über Wi-Fi

SRD2-TH-220.103-MOD

40-300216

SRD2-TH-220.103-BAC

40-300217

SRD2-TH-220.103-WIM

40-300218

SRD2-TH-220.103-WIB

40-300219

SRD2-TH-220.103-OPIR

40-300256

SRD2-TH-220.103-OPIR-MOD

40-300253

SRD2-TH-220.103-OPIR-BAC

40-300254

SRD2-TH-220.103-OPIR-WIM

40-300220

SRD2-TH-220.103-OPIR-WIB

40-300221

SRD2-THC-220.103

40-300252

SRD2-THC-220.103-MOD

40-300222

SRD2-THC-220.103-BAC

40-300223

SRD2-THC-220.103-WIM

40-300224

SRD2-THC-220.103-WIB

40-300225

SRD2-THC-220.103-OPIR

40-300226

SRD2-THC-220.103-OPIR-MOD

40-300227

SRD2-THC-220.103-OPIR-BAC

40-300228

SRD2-THC-220.103-OPIR-WIM

40-300229

SRD2-THC-220.103-OPIR-WIB

40-300230

SRD2-THQ-220.103-OPIR

40-300231

SRD2-THQ-220.103-OPIR-MOD

40-300232

SRD2-THQ-220.103-OPIR-BAC

40-300233

SRD2-THCQ-220.103-MOD

40-300250

SRD2-THCQD-220.103-OPIR-MOD

40-300234

SRD2-THCQD-220.103-OPIR-BAC

40-300235

SRD2-THCQD-220.103-OPIR-WIM

40-300215

SRD2-THCQD-220.103-OPIR-WIB

40-300236

SRD2-THCQD-220.103-MOD

40-300237

SRD2-THCQD-220.103-BAC

40-300238

SRD2-THCQD-220.103-WIM

40-300239

SRD2-THCQD-220.103-WIB

40-300240

SRD2-D-220.103

40-300251

Vorkonfigurierte Versionen

SRD2-TH-220.103-W8

40-300255-8

W8	=	Taupunktsensor, ISO-Einheit °C
W28	=	Taupunktsensor, englische Einheit °F
W9	=	Enthalpie-Sensor, ISO-Einheit kJ/kg
W29	=	Enthalpie-Sensor, englische Einheit BTU/lb
