SRD2-411.103

Image description

Programmierbarer Innenraumregler (X2 OS) und Messumformer mit Temperatur- und Luftfeuchtigkeitssensor und optionalem CO2-, VOC-Luftqualitäts- und Staubpartikelsensor, Farbdisplay, Bewegungsmelder und Kommunikation. 4 Regelkreise, 1 aktiver Eingang, 1 Relais (SPDT) und 3 VDC-Ausgänge. Dieses Produkt ersetzt SRD2-220.103.

VC logo temperature.jpg

VC logo humidity.jpg

VC logo co2.jpg

VC logo voc.jpg

VC logo dust.jpg

VC logo analog output.jpg

VC logo digital output.jpg

VC logo bacnet.jpg

VC logo modbus.jpg

VC logo wifi.jpg

VC logo x2 os.jpg







Der SRD2 ist ein Wandmontierter programmierbarer Regler und Fühler mit Kommunikationsmöglichkeiten. Jeder
Regelkreis kann 2 PI-Sequenzen und 2 Binärstufen verwenden. Der SRD2 verfügt über eine eingebaute isolierte RS485-
Kommunikationsschnittstelle, die eine Peer-to-Peer-Kommunikation mit einem Bedienterminal wie dem OPT1-(2TH)-VC
ermöglicht. Ein optionales eingebautes Farbdisplay und Berührungstasten ermöglichen eine perfekte und flexible
Benutzerinteraktion.

Die Kommunikation unterstützt BACnet oder Modbus. Es ist auch eine Wi-Fi-Kommunikationsoption verfügbar, die Modbus TCP und BACnet/IP unterstützt. Ein integrierter Webserver bietet eine Webschnittstelle für den Zugriff auf den Regler, um die Verbindungseinstellungen zu ändern und den Regler zu bedienen.

Komplette Parametersätze können mit Hilfe des Zubehörs AEC-PM2 kopiert oder mit einem PC und dem Programm EasySet über einen RS485-USB-Konverter oder über Wi-Fi ausgetauscht werden.

Der SRD2 verwendet unser universelles und flexibles X2-Betriebssystem und ist, wie im Handbuch beschrieben, vorkonfiguriert.



Anwendungen

  • Steuerung der Belüftung
  • Temperaturkontrolle
  • Luftbefeuchter und Luftentfeuchter
  • Kontrolle der CO2-Luftqualität
  • Kontrolle der VOC-Luftqualität
  • Kontrolle der Staubpartikel in der Luft
  • Aktionen durch Bewegungserkennung Kälte- / Klimageräte



Typenübersicht (siehe Bestellung unten für Details)

SRD2-TOPIR mit 3.5 in Touchbildschirm SRD2-OPIR mit Bildschirm und IR-Sensor SRD2 ohne Bildischirm und IR sensor

SRD2-OPIR 300x350.jpg

SRD2-x 300x350.jpg

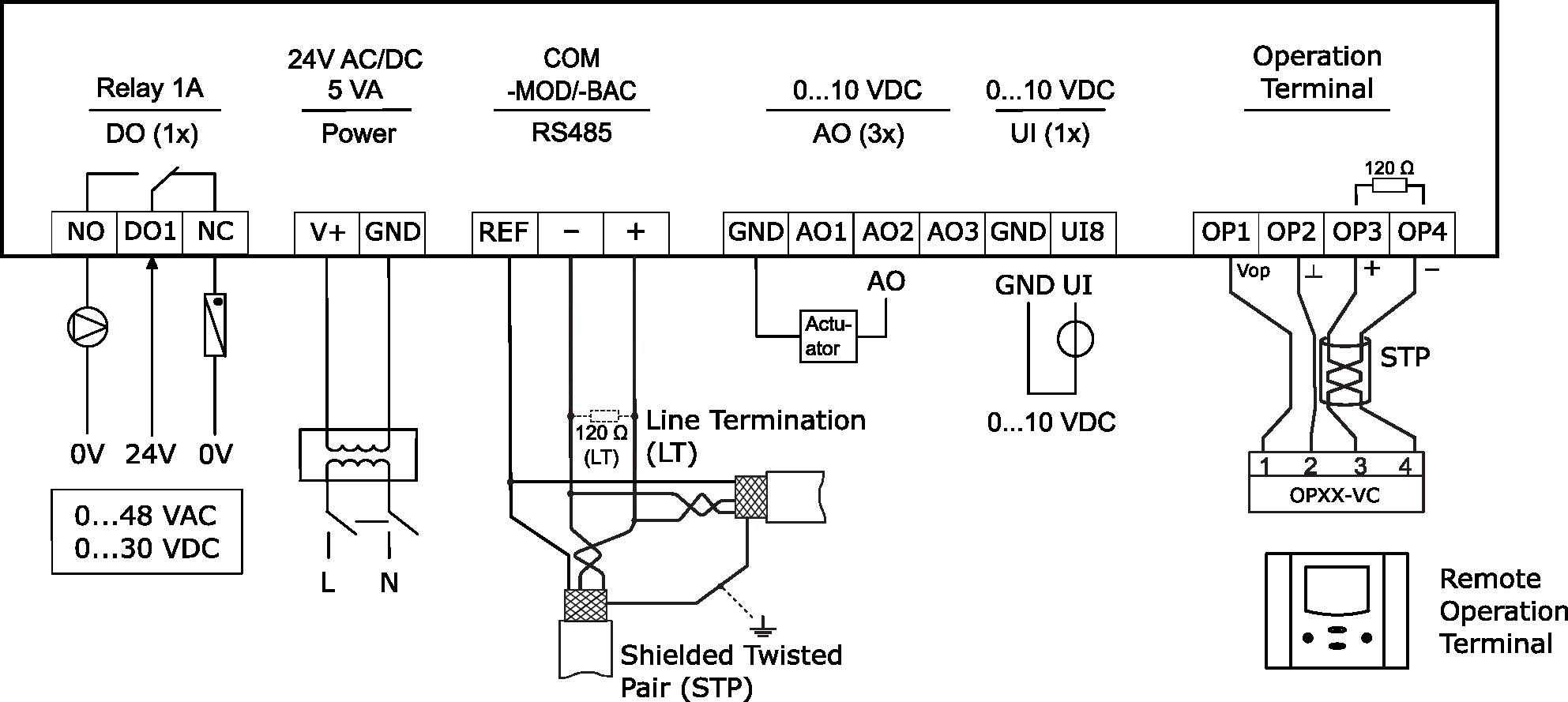

Anschlussplan
SRD2 wiring & connection.jpg

Abmessungen, mm (inch)



Eigenschaften

  • Vier universell konfigurierbare Regelkreise:
    • Funktionen für Entfeuchtung, Sollwertverschiebung und Kaskadenregelung
    • Mehrere Zusatzfunktionen: automatische Umschaltung zwischen Heizen und Kühlen, automatische Freigabe, Sollwertkompensation
    • Freies Heizen und Kühlen mit Enthalpie- oder temperaturabhängiger Economizer-Funktion
    • Differential-, Mittelwert-, Min- und Max-Funktionen, Enthalpie- und Taupunktberechnungen
    • Messfühlerfunktion für Sensoren und Sollwerte
  • Misst:
    • Temperatur
    • Feuchtigkeit
    • CO2
    • VOC Luftqualität
    • Staubpartikel (PM1.0, PM2.5, PM10)
    • Formaldehyd
  • Ein Passiv-Infrarot-Sensor, der zur Bewegungserkennung (besetzt/unbesetzt) verwendet werden kann
  • Farbdisplay mit Hintergrundbeleuchtung und Berührungstasten (Typ -OP)
  • Eingebauter Feuchtigkeits- und Temperatursensor (Typ -TH), CO2-Sensor (Typ -C), VOC-Sensor (Typ -Q),
    Staubpartikelsensor (Typ -D)
  • 3 analoge Spannungsausgänge (VDC) und ein Relais mit einem Öffner und einem Schließer (SPDT)
  • 8 frei zuweisbare Alarmzustände, wählbarer Zustand der Ausgänge und Töne bei Alarmzustand
  • Serieller Modbus RTU/ASCII oder BACnet MS/TP über isolierte RS485 (BTL-Zertifiziert)
  • Modbus TCP oder BACnet/IP über Wi-Fi (BTL-Zertifiziert)
  • Webserver für SRD2-Bedienung vom Computer / Mobilgerät oder über "EasyX2" Desktop/Mobile App
  • Passwortgeschützte, programmierbare Benutzer- und Steuerungsparameter
  • EasySet-Zugang über TCP/IP zur Konfiguration (Wi-Fi-Schnittstelle erforderlich)

Bestellung mit Bildschirm

Bestellen mit 3.5 in Touchbildschirm -TOPIR

 Produktname  Produkt Nr  Funktionen
 SRD2-TH-411.103-TOPIR  40-000301
    4 Regelkreise
    1 Analogeingang (VDC)
    1 Digitalausgang (Relais SPDT)
    3 Analogausgänge (VDC)

 TH = Temperatur und Feuchtigkeit
 C = CO2
 Q = Luftqualität
 D = Staubfühler
 P = Differenzdruck
 TOP = 3.5 in Touch Farbbildschirm
 IR = IR (PIR) Bewegungsmelder
 MOD = Kommunikation Modbus RTU or ASCII
 BAC = Kommunikation BACnet MS/TP (BTL)
 WIM = Kommunikation Modbus TCP over Wi-Fi
 WIB = Kommunikation BACnet/IP over Wi-Fi (BTL)
 SRD2-TH-411.103-TOPIR-MOD  40-000302
 SRD2-TH-411.103-TOPIR-BAC  40-000303
 SRD2-TH-411.103-TOPIR-WIM  40-000304
 SRD2-TH-411.103-TOPIR-WIB  40-000305
 SRD2-THC-411.103-TOPIR  40-000306
 SRD2-THC-411.103-TOPIR-MOD  40-000307
 SRD2-THC-411.103-TOPIR-BAC  40-000308
 SRD2-THC-411.103-TOPIR-WIM  40-000309
 SRD2-THC-411.103-TOPIR-WIB  40-000310
 SRD2-THCQD-411.103-TOPIR-MOD  40-000311
 SRD2-THCQD-411.103-TOPIR-BAC  40-000312
 SRD2-THCQD-411.103-TOPIR-WIM  40-000313
 SRD2-THCQD-411.103-TOPIR-WIB  40-000314

Bestellen mit 1.44 in TFT-Bildschirm -OPIR

 Produktname

 Product Nr.

 Functions

 SRD2-TH-411.103-OPIR  40-300256
    4 Regelkreise
    1 Analogeingang (VDC)
    1 Digitalausgang (Relais SPDT)
    3 Analogausgänge (VDC)

 TH = Temperatur und Feuchtigkeit
 C = CO2
 Q = Luftqualität
 D = Staubfühler
 P = Differenzdruck
 OP = 1.44 in TFT Farbbildschirm
 IR = IR (PIR) Bewegungsmelder
 MOD = Kommunikation Modbus RTU or ASCII
 BAC = Kommunikation BACnet MS/TP (BTL)
 WIM = Kommunikation Modbus TCP over Wi-Fi
 WIB = Kommunikation BACnet/IP over Wi-Fi (BTL)
 SRD2-TH-411.103-OPIR-MOD  40-300253
 SRD2-TH-411.103-OPIR-BAC  40-300254
 SRD2-TH-411.103-OPIR-WIM  40-300220
 SRD2-TH-411.103-OPIR-WIB  40-300221
 SRD2-C-411.103-OPIR  40-300272
 SRD2-D-411.103-OPIR  40-300275
 SRD2-THC-411.103-OPIR  40-300226
 SRD2-THC-411.103-OPIR-MOD  40-300227
 SRD2-THC-411.103-OPIR-BAC  40-300228
 SRD2-THC-411.103-OPIR-WIM  40-300229
 SRD2-THC-411.103-OPIR-WIB  40-300230
 SRD2-THQ-411.103-OPIR  40-300231
 SRD2-THQ-411.103-OPIR-MOD  40-300232
 SRD2-THQ-411.103-OPIR-BAC  40-300233
 SRD2-THCD-411.103-OPIR-MOD  40-300274
 SRD2-THCQD-411.103-OPIR-MOD  40-300234
 SRD2-THCQD-411.103-OPIR-BAC  40-300235
 SRD2-THCQD-411.103-OPIR-WIM  40-300215
 SRD2-THCQD-411.103-OPIR-WIB  40-300236

 Vorkonfigurierte Versionen

 SRD2-TH-411.103-OPIR-W8  40-300256-8
 W8 = Taupunktfühler ISO unit °C
 W28 = Taupunktfühler Imperial unit °F
 W9 = Enthalpiefühler, ISO unit kJ/kg
 W29 = Enthalpiefühler, Imperial unit BTU/lb
 SRD2-TH-411.103-OPIR-W28  40-300256-28
 SRD2-TH-411.103-OPIR-W9  40-300256-9
 SRD2-TH-411.103-OPIR-W29  40-300256-29



Bestellen ohne Bildschirm

 Product Name

 Product No.

 Functions

 SRD2-TH-411.103  40-300255
    4 Regelkreise
    1 Analogeingang (VDC)
    1 Digitalausgang (Relais SPDT)
    3 Analogausgänge (VDC)

 TH = Temperatur und Feuchtigkeit
 C = CO2
 Q = Luftqualität
 D = Staub
 P = Differenzdruck
 TOP = 3.5 in Touch Farbbildschirm
 OP = 1.44 in TFT Farbbildschirm
 IR = IR (PIR) Bewegungsmelder
 MOD = Kommunikation Modbus RTU oder ASCII
 BAC = Kommunikation BACnet MS/TP (BTL)
 WIM = Kommunikation Modbus TCP über Wi-Fi
 WIB = Kommunikation BACnet/IP über Wi-Fi (BTL)
 SRD2-TH-411.103-MOD  40-300216
 SRD2-TH-411.103-BAC  40-300217
 SRD2-TH-411.103-WIM  40-300218
 SRD2-TH-411.103-WIB  40-300219
 SRD2-THC-411.103  40-300252
 SRD2-THC-411.103-MOD  40-300222
 SRD2-THC-411.103-BAC  40-300223
 SRD2-THC-411.103-WIM  40-300224
 SRD2-THC-411.103-WIB  40-300225
 SRD2-THCQ-411.103-MOD  40-300250
 SRD2-THCQD-411.103-MOD  40-300237
 SRD2-THCQD-411.103-BAC  40-300238
 SRD2-THCQD-411.103-WIM  40-300239
 SRD2-THCQD-411.103-WIB  40-300240
 SRD2-D-411.103  40-300251
   Vorkonfigurierte Versionen
 SRD2-TH-411.103-W8  40-300255-8
 W8 = Taupunktfühler, ISO Einheit °C
 W28 = Taupunktfühler, Imperial Einheit °F
 W9 = Enthalpiefühler, ISO Einheit kJ/kg
 W29 = Enthalpiefühler, Imperial Einheit BTU/lb
 SRD2-TH-411.103-W28  40-300255-28
 SRD2-TH-411.103-W9  40-300255-9
 SRD2-TH-411.103-W29  40-300255-29
