SRD2-THP-411.103
Wandmontierter programmierbarer Druckregler und Fühler (X2 OS) mit zusätzlichem Temperatur- und Feuchtigkeitssensor mit optionalem Farbdisplay und PIR-Sensor. Er enthält 4 Regelkreise, 1 aktiven Eingang (VDC), 1 Relais (SPDT) und 3 Ausgänge (VDC).
Der SRD2 ist ein programmierbarer Regler und Transmitter mit Kommunikationsfunktionen. Jeder Regelkreis kann 2 PI-Sequenzen und 2 Binärstufen verwenden. Der SRD2 verfügt über eine integrierte isolierte RS485-Kommunikationsschnittstelle, die eine Peer-to-Peer-Kommunikation mit einem Bedienterminal wie OPT1-(2TH)-VC ermöglicht. Ein optionales integriertes Farbdisplay und Touch-Tasten bieten eine perfekte und flexible Möglichkeit zur Interaktion mit dem Benutzer.
Die Kommunikation unterstützt BACnet oder Modbus. Es ist auch eine Wi-Fi-Kommunikationsoption verfügbar, die Modbus TCP und BACnet/IP unterstützt. Ein eingebetteter Webserver bietet eine Webschnittstelle für den Zugriff auf den Regler, um die Verbindungseinstellungen zu ändern und den Regler zu bedienen.
Komplette Parametersätze können mit einem Zubehörteil namens AEC-PM2 kopiert oder mit einem PC und dem EasySet-Programm über einen RS485-USB-Konverter oder über WLAN ausgetauscht werden.
Der SRD2 verwendet das universelle und flexible Betriebssystem X2 von Vector Controls und ist wie im Handbuch beschrieben vorkonfiguriert.
Anwendungen
- Druckregelung
- Temperaturregelung
- Luftbefeuchter und Luftentfeuchter
- Bewegungserkennung
Typenübersicht (siehe Bestellung unten für Details)
| SRD2-TOPIR mit 3.5 in Touchbildschirm | SRD2-OPIR mit Bildschirm und IR-Sensor | SRD2 ohne Bildischirm und IR sensor |
 |
|
|

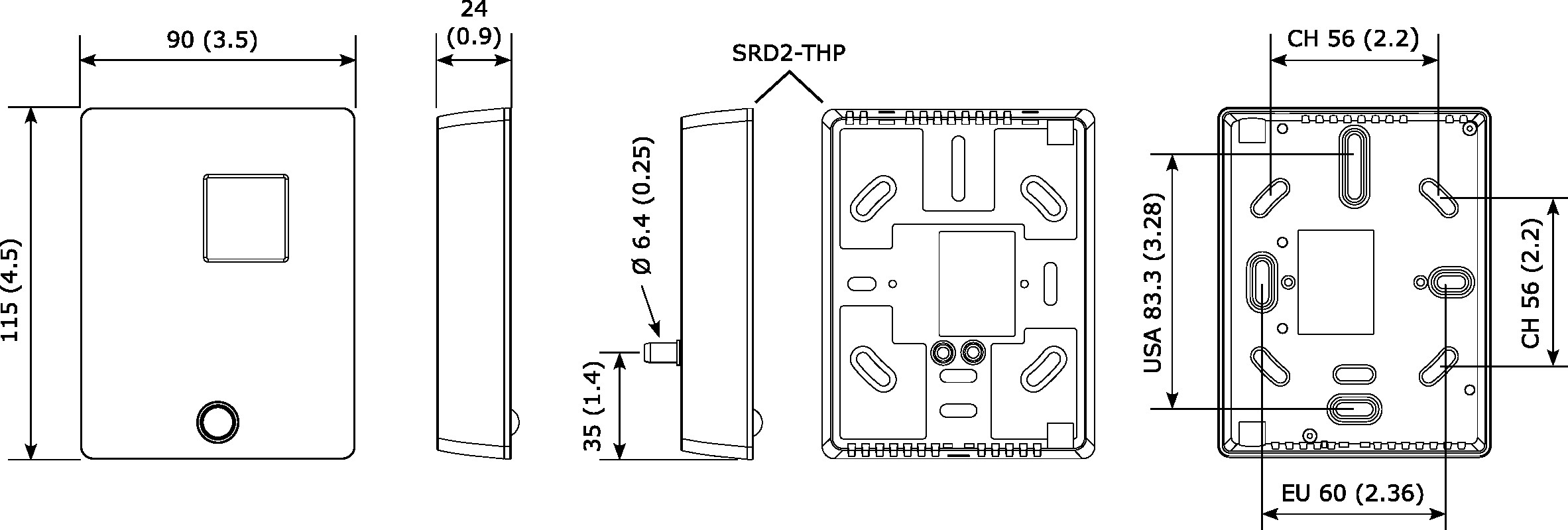

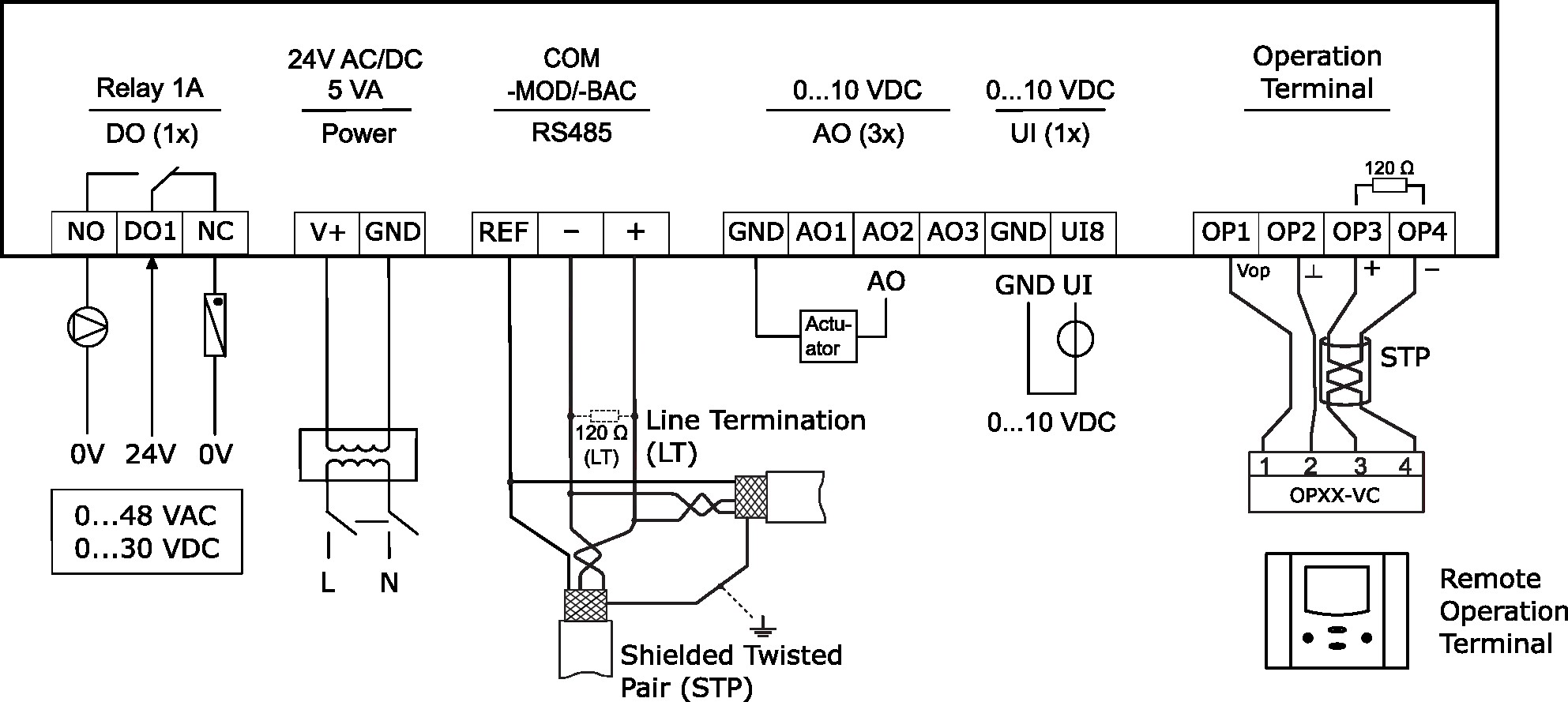

Anschlussplan
Eigenschaften
- Vier universell konfigurierbare Regelkreise:
- Funktionen für Entfeuchtung, Sollwertverschiebung und Kaskadenregelung
- Mehrere Zusatzfunktionen: automatische Umschaltung zwischen Heizen und Kühlen, automatische Freigabe, Sollwertkompensation
- Freies Heizen und Kühlen mit Economizer-Funktion basierend auf Enthalpie oder Temperatur
- Differenz-, Mittelwert-, Min- und Max-Funktionen, Enthalpie- und Taupunktberechnungen
- Transmitterfunktion für Sensoren und Sollwerte
Messungen:
- Differenzdruck mit statischen oder dynamischen Drucksensoren
- Temperatur
- Feuchte
Ein und Ausgänge
- Ein passiver Infrarotsensor (-IR-Typ), der zur Bewegungserkennung (belegt/unbelegt) verwendet werden kann.
- Ein analoger Eingang (0...10 VDC). Er kann auch als digitaler Eingang konfiguriert werden.
- Farbdisplay mit Hintergrundbeleuchtung und Touch-Bedienung (-OP-Typ)
- Integrierter Feuchtigkeits- und Temperatursensor (-TH-Typ)
- 3 analoge Spannungsausgänge (VDC) und ein Relais mit einem Schließer und einem Öffner (SPDT)
- 8 frei zuweisbare Alarmbedingungen, wählbarer Zustand der Ausgänge und Töne bei Alarmbedingung
- Serielles Modbus RTU/ASCII oder BACnet MS/TP über isoliertes RS485
- Passwortgeschützte programmierbare Benutzer- und Steuerungsparameter
- EasySet-Zugriff über TCP/IP für die Konfiguration (WLAN-Schnittstelle erforderlich)
Bestellen
|
Product Name |
Product No. |
Functions |
|||||||||||||||||||||||||||||||||||||||
| SRD2-THP2-411.103-OPIR-MOD | 40-300268 |
|
Statischer Drucksensor
|
Produkt Name |
Produkt Nr. |
Funktionen |
| SRD2-THP2-411.103-OPIR-MOD | 40-300268 |
- 4 Regelkreise TH = Temperatur und Feuchtigkeitssensor |
| SRD2-THP2-411.103-TOPIR-MOD | 40-300321 | |
| SRD2-THP2-411.103-TOPIR-BAC | 40-300322 |
Dynamischer Drucksensor
|
Produkt Name |
Produkt Nr. |
Funktionen |
| SRD2-THP2-411.103-OPIR-MOD-D | 40-300327 |
- 4 Regelkreise TH = Temperatur und Feuchtigkeitssensor |
