SRD2-414.073C
Programmierbarer Innenraumregler (X2 OS) und Messumformer mit Temperatur- und Luftfeuchtigkeitssensor und optionalem CO2-sensor. Mit Farbdisplay, Schaltuhr, Bewegungsmelder und Kommunikation. 4 Regelkreise, 4 Universaleingänge, 7 Relais (SSR) und 3 VDC-Ausgänge.
|
|
|
|
|
|
|
|
|
|
|
|
Der SRD2 ist ein wandmontierter programmierbarer Regler und Fühler mit Kommunikationsmöglichkeiten. Jeder Regelkreis kann 2 PI-Sequenzen und mehrere Binärstufen verwenden. Der SRD2 verfügt über eine eingebaute isolierte RS485-Kommunikationsschnittstelle, die eine Peer-to-Peer-Kommunikation mit einem Bedienterminal wie dem OPD2-TH-VC-TOPIR ermöglicht. Ein optionaler eingebauter 3.5 in Touchbildschirm oder ein Farbdisplay mit Berührungstasten ermöglichen eine perfekte und flexible Benutzerinteraktion.
Die Kommunikation unterstützt BACnet oder Modbus. Es ist auch eine Wi-Fi-Kommunikationsoption verfügbar, die Modbus TCP und BACnet/IP unterstützt. Ein integrierter Webserver bietet eine Webschnittstelle für den Zugriff auf den Regler, um die Verbindungseinstellungen zu ändern und den Regler zu bedienen.
Komplette Parametersätze können mit Hilfe des Zubehörs AEC-PM2 kopiert oder mit einem PC und dem Programm EasySet über einen RS485-USB-Konverter oder über Wi-Fi ausgetauscht werden.
Der SRD2 verwendet unser universelles und flexibles X2-Betriebssystem und ist, wie im Handbuch beschrieben, vorkonfiguriert.
Anwendungen
- Raumautomation für Hotels, Büros und Wohnräume
- Temperaturkontrolle
- Luftbefeuchter und Luftentfeuchter
- Kontrolle der CO2- / VOC-Luftqualität
- Aktionen durch Bewegungserkennung

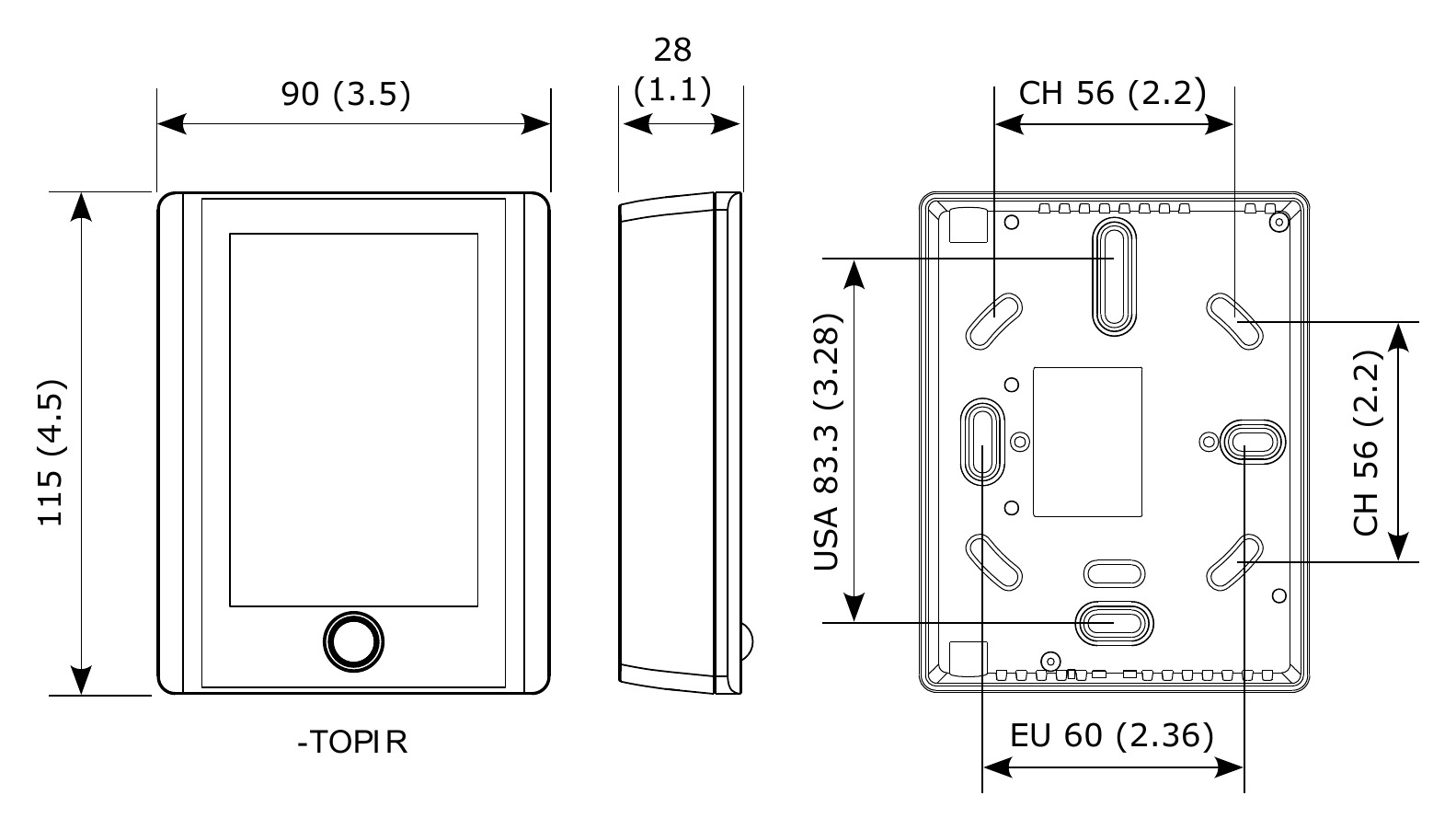

Typenübersicht (siehe Bestellung unten für Details)
| SRD2-TOPIR mit 3.5 in Touchbildschirm | ||
 |

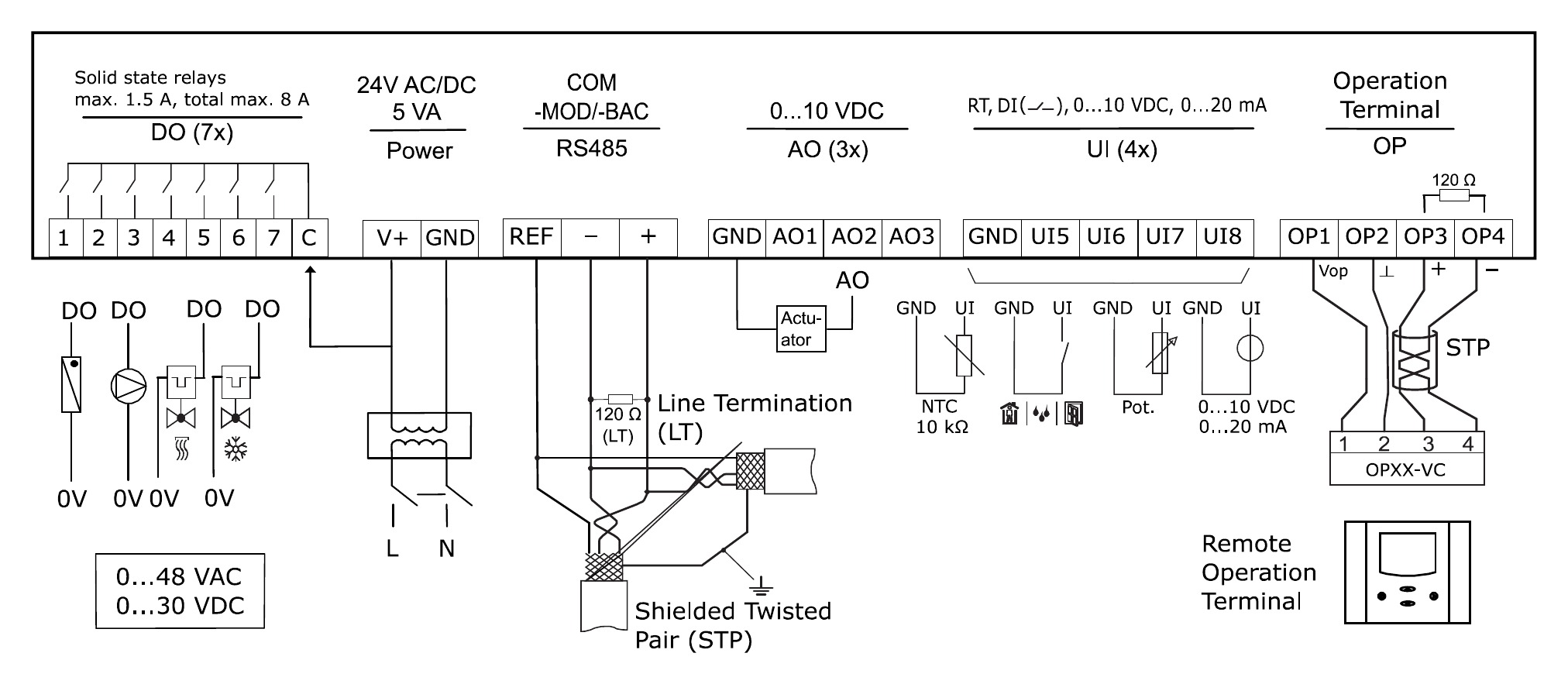

Anschlussplan
Eigenschaften
- Vier universell konfigurierbare Regelkreise:
- Funktionen für Entfeuchtung, Sollwertverschiebung und Kaskadenregelung
- Mehrere Zusatzfunktionen: automatische Umschaltung zwischen Heizen und Kühlen, automatische Freigabe, Sollwertkompensation
- Freies Heizen und Kühlen mit Enthalpie- oder temperaturabhängiger Economizer-Funktion
- Differential-, Mittelwert-, Min- und Max-Funktionen, Enthalpie- und Taupunktberechnungen
- Messfühlerfunktion für Sensoren und Sollwerte
- Misst:
- Temperatur
- Feuchtigkeit
- CO2 (auf Anfrage)
- VOC Luftqualität (auf Anfrage)
- Ein Passiv-Infrarot-Sensor (Typ -PIR), der zur Bewegungserkennung (besetzt/unbesetzt) verwendet werden kann
- 3.5 in kapazitiver Touch-Farbbildschirm (Typ -TOP/-TOPIR)
- Eingebauter Feuchtigkeits- und Temperatursensor (Typ -TH), CO2-Sensor (Typ -C), VOC-Sensor (Typ -Q)
- 4 wählbare Universaleingänge (VDC, mA, NTC)
- 3 analoge Spannungsausgänge (VDC)
- 7 Halbleiterrelais (SSR für AC- und DC-Spannung) mit gemeinsamem Anschluss
- 8 frei zuweisbare Alarmzustände, wählbarer Zustand der Ausgänge bei Alarmzustand und Alarmton
- Echtzeituhr mit Kondensator-Pufferung für 48 Stunden bei Stromausfall
- 7-Tage-Zeitprogramme, u. a. mit Sollwertänderung und direkter Stellung manueller Ausgänge
- Varianten mit seriellem Modbus RTU/ASCII oder BACnet MS/TP über isolierte RS485 (BTL-Zertifiziert)
- Varianten mit Modbus TCP oder BACnet/IP über Wi-Fi (BTL-Zertifiziert) inklusive Webserver für die Bedienung per Internetbrowser oder über die "EasyX2" Desktop/Mobile App
- Passwortgeschützte, programmierbare Benutzer- und Steuerungsparameter
- EasySet-Zugang über TCP/IP zur Konfiguration (Wi-Fi-Schnittstelle erforderlich)
Bestellung
Bestellen mit 3.5 in Touchbildschirm -TOPIR
| Produktname | Produkt Nr | Funktionen | ||||||||||||||||||||||||||||||||||||||||||
| SRD2-TH-414.073C-TOPIR | 40-300353 |
|
||||||||||||||||||||||||||||||||||||||||||
| SRD2-TH-414.073C-TOPIR-MOD | 40-300354 | |||||||||||||||||||||||||||||||||||||||||||
| SRD2-TH-414.073C-TOPIR-BAC | 40-300355 | |||||||||||||||||||||||||||||||||||||||||||
| SRD2-TH-414.073C-TOPIR-WIM | 40-300356 | |||||||||||||||||||||||||||||||||||||||||||
| SRD2-TH-414.073C-TOPIR-WIB | 40-300357 |
