SRD2-220.103

Contrôleur et capteur programmable mural (X2 OS) avec capteur interne de température et d'humidité, avec en option un capteur de CO2, de COV, de particules de poussière, un écran couleur, un capteur PIR. 2 boucles de contrôle, 1 entrée passive, 1 relais (SPDT) et 3 sorties VDC. Ce produit est remplacé par le SRD2-411.103.

Le SRD2 est un contrôleur programmable et un émetteur avec des capacités de communication. Chaque boucle de régulation peut utiliser 2 séquences PI et 2 stades binaires. Le SRD2 est équipé d'une interface de communication RS485 isolée intégrée qui permet une communication pair-à-pair avec un terminal d'opération tel que l'OPT1-(2TH)-VC. Un écran couleur intégré en option et des boutons tactiles offrent une manière parfaite et flexible d'interagir avec l'utilisateur.

La communication prend en charge BACnet ou Modbus. Une option de communication Wi-Fi est également disponible, prenant en charge Modbus TCP et BACnet/IP. Un serveur web intégré fournit une interface web pour accéder au contrôleur afin de modifier les paramètres de connexion et d'opérer le contrôleur.

Les ensembles de paramètres complets peuvent être copiés à l'aide d'un accessoire appelé AEC-PM2 ou échangés avec un PC et le programme EasySet à l'aide d'un convertisseur RS485-USB ou via Wi-Fi.

Le SRD2 utilise le système d'exploitation X2 universel et flexible de Vector Controls et est préconfiguré comme décrit dans le manuel.

Applications

Régulateur de ventilation
Régulateur de température
Humidificateur et déshumidificateur d'air
Régulateur de qualité de l'air CO2
Régulateur de qualité de l'air VOC
Régulateur de qualité de l'air des particules de poussière
Action de détection de mouvement

Aperçu du type (voir la commande pour les détails)

SRD2-OPIR avec écran et capteur IR	SRD2 sans écran et capteur IR

Affichage

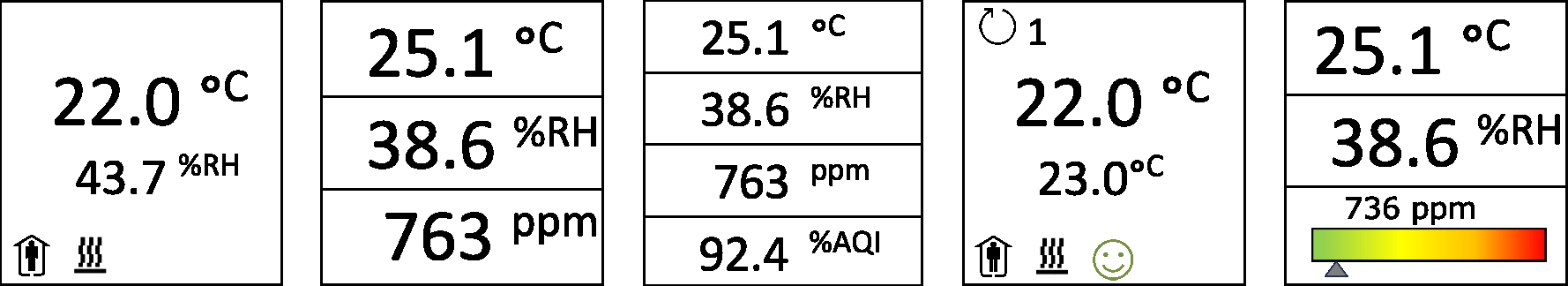

Voici quelques exemples d'affichages standard possibles (pas complets):

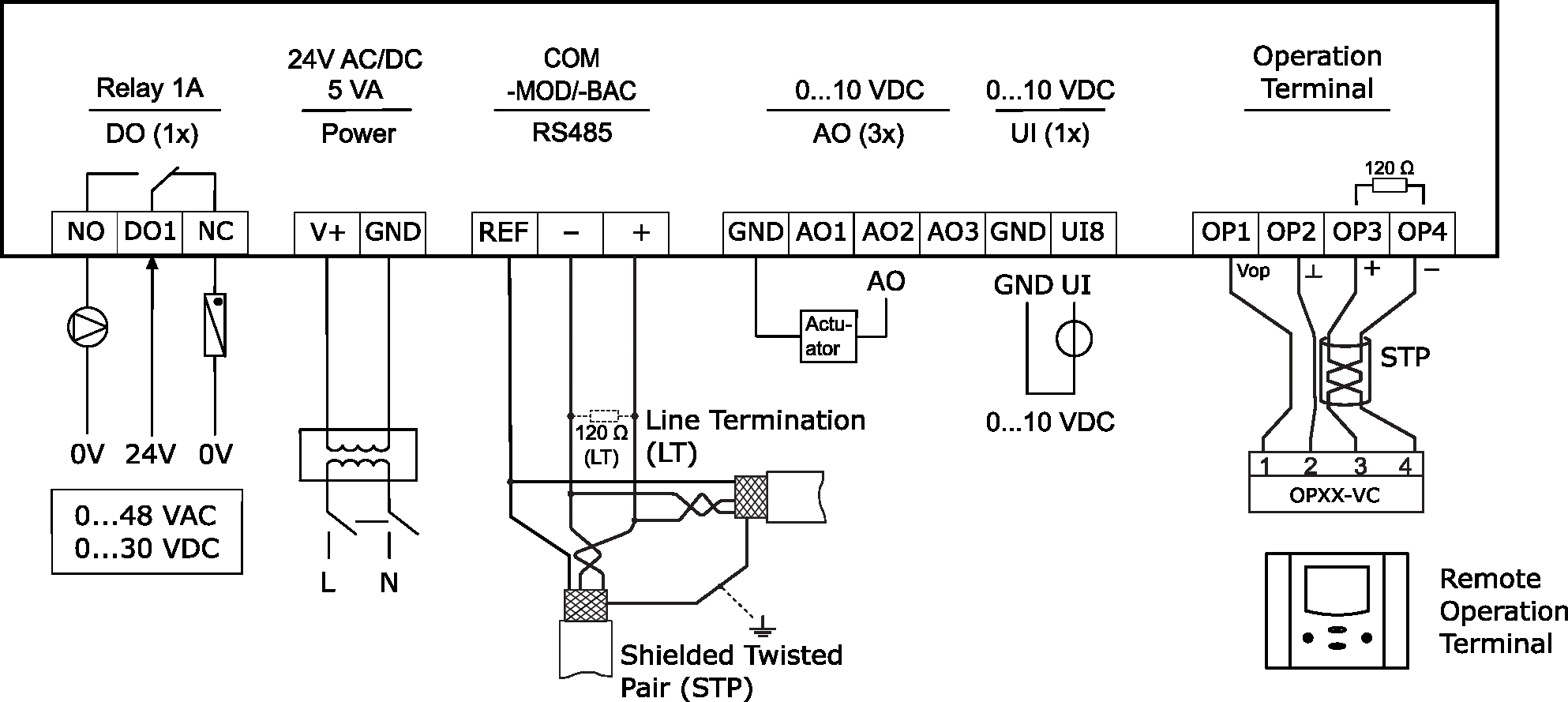

Connexions

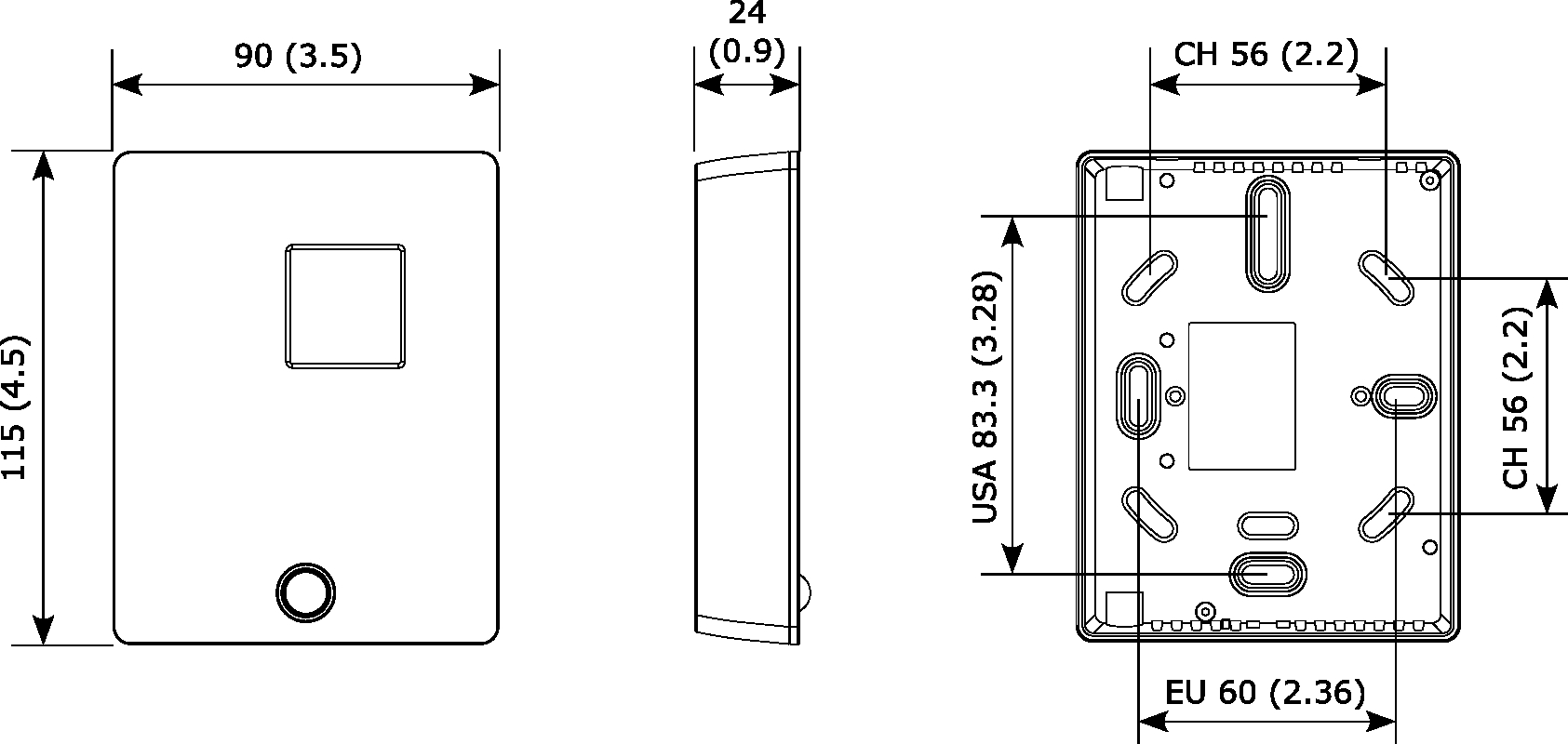

Dimensions, mm (pouce)

Caractéristiques

Deux boucles de régulation universellement configurables :
- Fonctions de déshumidification, décalage du point de consigne et régulation en cascade
- Fonctions auxiliaires multiples : changement automatique chauffage-refroidissement, activation automatique, compensation du point de consigne
- Chauffage et refroidissement gratuits avec fonction d'économiseur basée sur l'enthalpie ou la température
- Fonctions différentielles, moyennes, min et max, calculs d'enthalpie et de point de rosée
- Fonction émetteur pour les capteurs et les points de consigne
Mesures:
- Température
- Humidité
- CO2
- Qualité de l'air VOC
- Particules de poussière (PM1.0, PM2.5, PM10)
Un capteur infrarouge passif (-type IR) pouvant être utilisé pour la détection de mouvement (occupé / inoccupé)
Une entrée analogique (0...10 VDC). Elle peut également être configurée comme entrée numérique.
Écran couleur avec rétroéclairage et fonctionnement par boutons tactiles (-type OP)
Capteur d'humidité et de température intégré (-type TH), capteur de CO2 (-type C), capteur de VOC (-type Q), capteur de particules de poussière (-type D)
3 sorties analogiques en tension (VDC) et un relais avec un contact normalement ouvert et un contact normalement fermé (SPDT)
8 conditions d'alarme librement assignables, état sélectionnable des sorties et des sons en condition d'alarme
Modbus RTU/ASCII série ou BACnet MS/TP via RS485 isolé
Modbus TCP ou BACnet/IP via Wi-Fi
Serveur Web pour l'exploitation du SRD2 à partir d'un ordinateur / appareil mobile ou via l'application “EasyX2” sur bureau / mobile
Paramètres utilisateur et de contrôle programmables protégés par mot de passe
Accès EasySet via TCP/IP pour la configuration (interface Wi-Fi requise)

Commande

Nom du produit

Numéro du produit

Fonctions

SRD2-TH-220.103

40-300255

		4 boucles de régulation
		1 entrée analogique (VDC)
		1 sortie numérique (SPDT)
		3 sorties analogiques (VDC)

TH	=	Capteur de température et d'humidité
C	=	Capteur de CO2
Q	=	Capteur de qualité de l'air VOC
D	=	Capteur de particules de poussière
P	=	Pression différentielle
OP	=	Écran couleur et boutons tactiles
IR	=	Capteur IR (PIR) pour la détection de mouvement
MOD	=	Communication avec Modbus RTU or ASCII
BAC	=	Communication avec BACnet MS/TP
WIM	=	Communication avec Modbus TCP over Wi-Fi
WIB	=	Communication avec BACnet/IP over Wi-Fi

SRD2-TH-220.103-MOD

40-300216

SRD2-TH-220.103-BAC

40-300217

SRD2-TH-220.103-WIM

40-300218

SRD2-TH-220.103-WIB

40-300219

SRD2-TH-220.103-OPIR

40-300256

SRD2-TH-220.103-OPIR-MOD

40-300253

SRD2-TH-220.103-OPIR-BAC

40-300254

SRD2-TH-220.103-OPIR-WIM

40-300220

SRD2-TH-220.103-OPIR-WIB

40-300221

SRD2-THC-220.103

40-300252

SRD2-THC-220.103-MOD

40-300222

SRD2-THC-220.103-BAC

40-300223

SRD2-THC-220.103-WIM

40-300224

SRD2-THC-220.103-WIB

40-300225

SRD2-THC-220.103-OPIR

40-300226

SRD2-THC-220.103-OPIR-MOD

40-300227

SRD2-THC-220.103-OPIR-BAC

40-300228

SRD2-THC-220.103-OPIR-WIM

40-300229

SRD2-THC-220.103-OPIR-WIB

40-300230

SRD2-THQ-220.103-OPIR

40-300231

SRD2-THQ-220.103-OPIR-MOD

40-300232

SRD2-THQ-220.103-OPIR-BAC

40-300233

SRD2-THCQ-220.103-MOD

40-300250

SRD2-THCQD-220.103-OPIR-MOD

40-300234

SRD2-THCQD-220.103-OPIR-BAC

40-300235

SRD2-THCQD-220.103-OPIR-WIM

40-300215

SRD2-THCQD-220.103-OPIR-WIB

40-300236

SRD2-THCQD-220.103-MOD

40-300237

SRD2-THCQD-220.103-BAC

40-300238

SRD2-THCQD-220.103-WIM

40-300239

SRD2-THCQD-220.103-WIB

40-300240

SRD2-D-220.103

40-300251

Versions préconfigurées

SRD2-TH-220.103-W8

40-300255-8

W8	=	Capteur de point de rosée, unité ISO °C
W28	=	Capteur de point de rosée, unité impériale °F
W9	=	Capteur d'enthalpie, unité ISO kJ/kg
W29	=	Capteur d'enthalpie, unité impériale BTU/lb
