SRD2-THP-411.103
Régulateur et transmetteur de pression différentielle programmable (X2 OS) avec capteur de température et d'humidité et, en option, capteur PIR et écran couleur. 4 boucles de régulation, 1 entrée active, 1 relais (SPDT) et 3 sorties VDC.
Le SRD2 est un contrôleur programmable et un émetteur avec des capacités de communication. Chaque boucle de régulation peut utiliser 2 séquences PI et 2 stades binaires. Le SRD2 est équipé d'une interface de communication RS485 isolée intégrée qui permet une communication pair-à-pair avec un terminal d'opération tel que l'OPT1-(2TH)-VC. Un écran couleur intégré en option et des boutons tactiles offrent une manière parfaite et flexible d'interagir avec l'utilisateur.
La communication prend en charge BACnet ou Modbus. Une option de communication Wi-Fi est également disponible, prenant en charge Modbus TCP et BACnet/IP. Un serveur web intégré fournit une interface web pour accéder au contrôleur afin de modifier les paramètres de connexion et d'opérer le contrôleur.
Les ensembles de paramètres complets peuvent être copiés à l'aide d'un accessoire appelé AEC-PM2 ou échangés avec un PC et le programme EasySet à l'aide d'un convertisseur RS485-USB ou via Wi-Fi.
Le SRD2 utilise le système d'exploitation X2 universel et flexible de Vector Controls et est préconfiguré comme décrit dans le manuel.
Applications
- Régulateur de pression
- Régulateur de température
- Humidificateur et déshumidificateur d'air
- Détection de mouvement action
Aperçu des types (voir la commande pour plus de détails)
| SRD2-TOPIR avec écran tactile et capteur IR | SRD2 avec écran et capteur IR | SRD2 sans écran et capteur IR |
 |
|
|

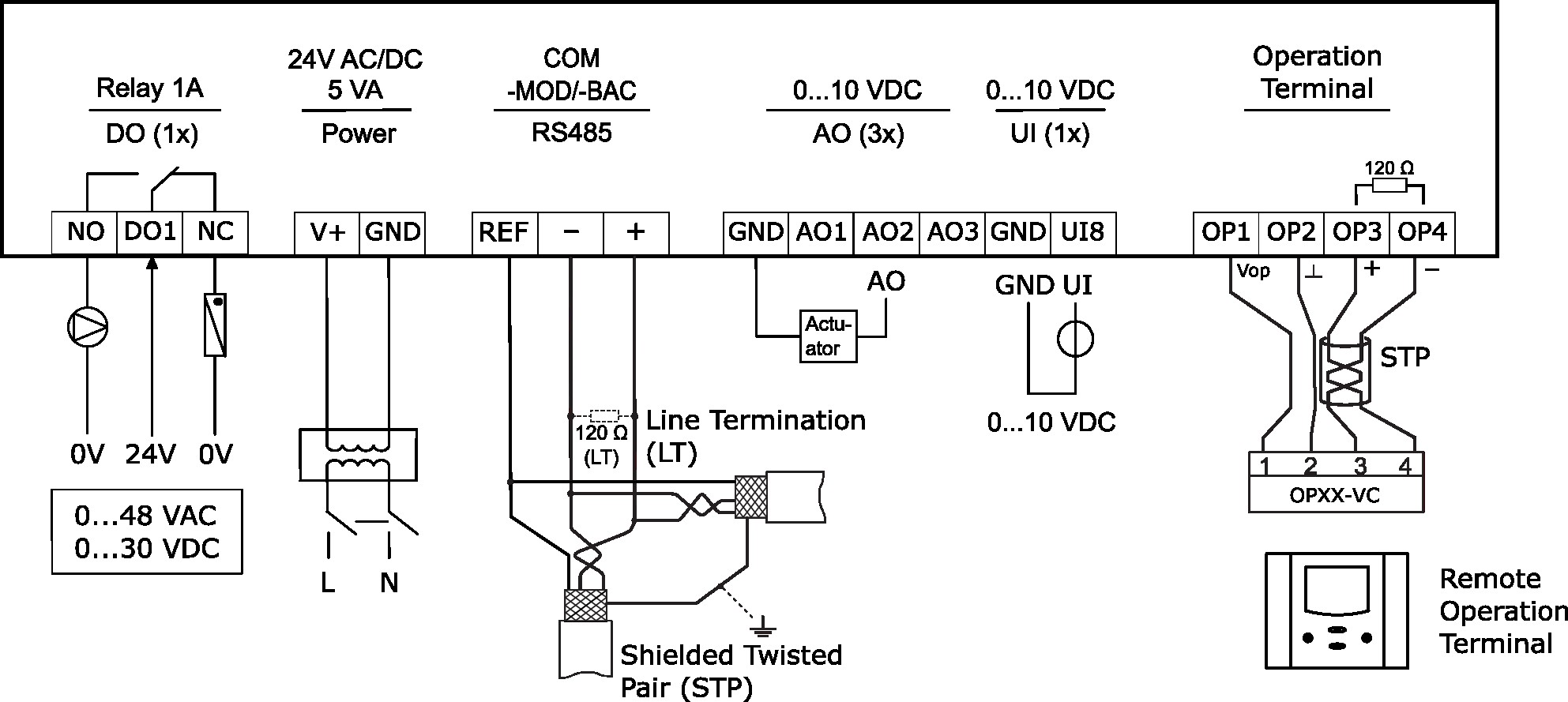

Connexions

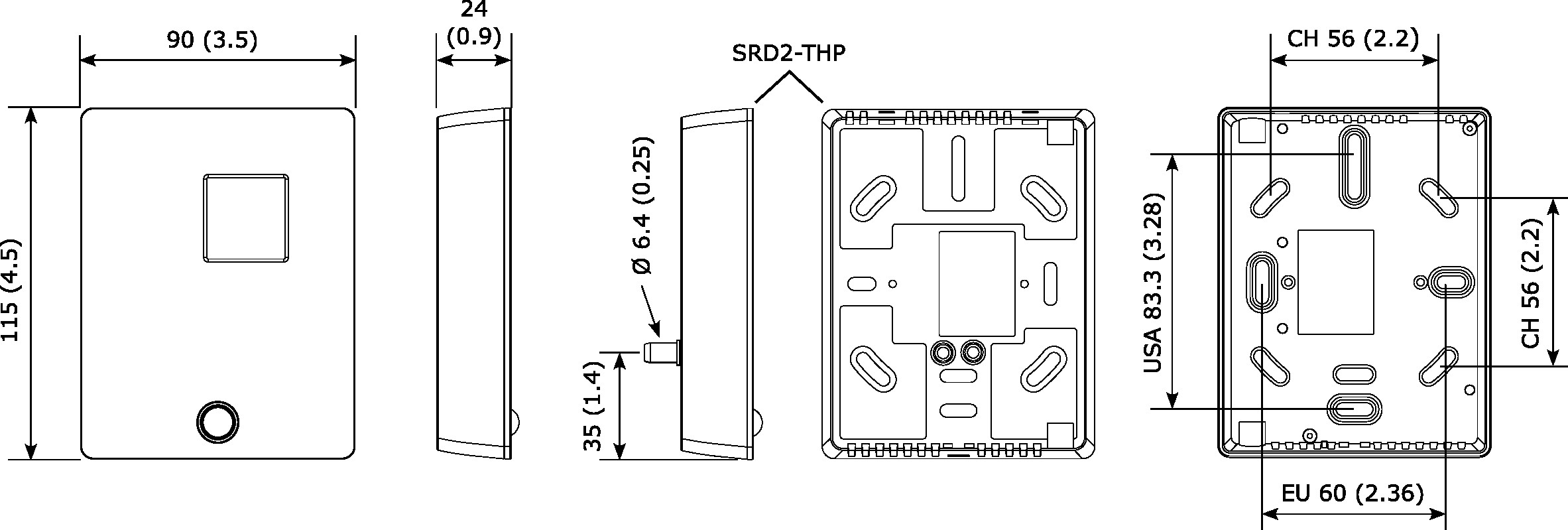

Dimensions, mm (pouce)
Features
- Quatre boucles de régulation universellement configurables :
- Fonctions de déshumidification, décalage du point de consigne et régulation en cascade
- Fonctions auxiliaires multiples : changement automatique chauffage-refroidissement, activation automatique, compensation du point de consigne
- Chauffage et refroidissement gratuits avec fonction économiseur basée sur l'enthalpie ou la température
- Fonctions différentielles, moyennes, min et max, calculs d'enthalpie et de point de rosée
- Fonction émetteur pour capteurs et points de consigne
- Mesures:
- Pression différentielle avec un capteur de pression statique ou dynamique
- Température
- Humidité
- Un capteur infrarouge passif (-type IR) pouvant être utilisé pour la détection de mouvement (occupé / inoccupé)
- Une entrée analogique (0...10 VDC). Elle peut également être configurée comme entrée numérique.
- Écran couleur avec rétroéclairage et fonctionnement par boutons tactiles (-type OP)
- Capteur d'humidité et de température intégré (-type TH)
- 3 sorties analogiques en tension (VDC) et un relais avec un contact normalement ouvert et un contact normalement fermé (SPDT)
- 8 conditions d'alarme librement assignables, état sélectionnable des sorties et des sons en condition d'alarme
- Modbus RTU/ASCII série ou BACnet MS/TP via RS485 isolé
- Modbus TCP ou BACnet/IP via Wi-Fi
- Serveur Web pour l'exploitation du SRD2 à partir d'un ordinateur / appareil mobile ou via l'application “EasyX2” sur bureau / mobile
- Paramètres utilisateur et de contrôle programmables protégés par mot de passe
- Accès EasySet via TCP/IP pour la configuration (interface Wi-Fi requise)
Commande
Capteur de pression statique
|
Nom du produit |
Numéro du produit |
Fonctions |
| SRD2-THP2-411.103-OPIR-MOD | 40-300268 |
- 4 boucles de contrôle TH = Capteur de température et d'humidité |
| SRD2-THP2-411.103-TOPIR-MOD | 40-300321 | |
| SRD2-THP2-411.103-TOPIR-BAC | 40-300322 |
Capteur de pression dynamique
|
Nom du produit |
Numéro du produit |
Fonctions |
| SRD2-THP2-411.103-OPIR-MOD-D | 40-300327 |
- 4 boucles de contrôle TH = Capteur de température et d'humidité |
